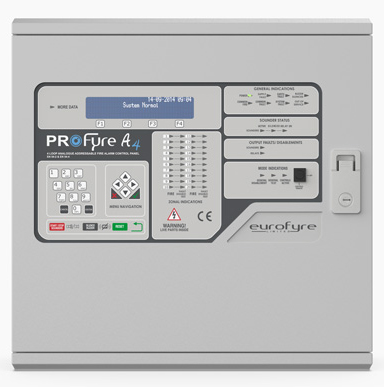

کنترل پنل اعلام حریق آدرسپذیر A4

بررسی اجمالی

ProFyre A4 یک کنترل‌پنل اعلام حریق آدرس‌پذیر پروتکل باز با قابلیت گسترش می‌باشد که در انواع یک تا چهار لوپ تولید شده است. هر لوپ توانایی میزبانی از حداکثر 250 تجهیز آدرس‌پذیر نظیر دتکتورها، شستی‌های اعلام حریق، آژیرها و ماژولهای ارتباطی را دارا می‌باشد. این سیستم با مدار آژیر آنبرد ، یک خروجی خطا،یک خروجی اعلام حریق، 20 زون قابل برنامه ریزی با نشانگر LED مخصوص هر زون، و نشانگرهای LED متعدد سیستمی، تولید و عرضه می‌شود.

کنترل‌پنل اعلام حریق ProFyre A4 از فناوری پیشرفته میکروپروسسور بهره می‌برد که با یک صفحه نمایش LCD به ابعاد 4x40 کاراکتری آبی رنگ، صفحه کلید و دکمه‌های لمسی که راه‌اندازی و نگهداری آن را بسیار آسان نموده است، تجهیز شده است.

برنامه‌ریزی ساده بر اساس شناساندن سیگنالهای ورودی و خروجی به سیستم ، این پنل اعلام حریق را به تجهیزی مناسب برای طیف گسترده‌ای از کاربردها از پروژه‌های سطح متوسط تا پروژه‌های بزرگ با چندین سیستم اعلام حریق، تبدیل نموده است. این سیستم قابلیت برنامه‌ریزی از طریق پنل فیزیکی خود دستگاه به وسیله‌ی صفحه کلید پیشرفته آن و نیز از طریق نرم افزار اختصاصی ، را دارا می‌باشد.

قابلیت اتصال به شبکه

برای پروژه‌‌های بسیار بزرگ که نیاز به نصب کنترل پنلها و تجهیزات اعلام حریق بیشتری می‌باشد، سیستم اعلام حریق آدرس‌پذیر ProFyre A4 قابلیت گسترش تا 64 نود در شبکه به صورت peer to peer در بستر شبکه ارتباطی RS485 را داراست. عملکرد این شبکه به صورتی است که هر نود قابلیت مستقل خود ،در محیطی که تحت کنترل آن است را حفظ کرده و با قطع شدن از شبکه خللی در عملکرد اصلی آن ایجاد نمی‌شود.

توانایی عملکرد موضعی کنترل‌پنل در پایش رخداد‌ها به این معناست که این دستگاه می‌تواند طوری برنامه‌ریزی گردد تا به هر رخدادی در هر کجای از شبکه عکس‌العمل نشان دهد. اثر این قابلیت این است که هر کنترل پنل می‌تواند به هر سنسور متصل به شبکه در هر نقطه از آن پاسخ دهد.این موضوع در عمل، یک کنترل پنل اعلام حریق 256 لوپ توزیع شده را برای ما به ارمغان می‌آورد.

نحوه ی نصب

این کنترل پنل را می توان منطبق با معماری هر پروژه جانمایی و نصب نمود و بنا به نیاز کارفرما در سه طراحی روکار، توکار و نیمه توکار ارائه می‌گردد.

تاییدیه ها

کنترل پنل اعلام حریق Profyre A4 جهت نصب و بهره‌برداری در تمامی کشورهای اتحادیه اروپا موفق به اخذ تاییدیه‌ی Intertek گردیده است.

EN54-2:1997+A1:2006
Fire detection and fire alarm systems – Control and indicating equipment.
EN54-4:1997+A1:2002+A2:2006
Fire detection and fire alarm systems – Power supply equipment.

مشخصات فنی

ProFyre Open Protocol	Protocol
Expandable up to 4 Loops	Loops
250 Per Panel	Zones
250 Per Loop	Device
500mA Per Loop Card	Loop Short Circuit Protection
25 ohms (Max)	Loop Resistance
Recommended Maximum: 32 Devices Per Zone	Zone Capacity
Real-time Clock Multilingual: English, Spanish, Portuguese, French, Hungarian, Italian, Lithuanian, Dutch 20 Zone & Device Character Sets Sounder Synchronisation Alarm Tone Selection Class Change (via Interface Module) Device & Loop Reports One Man Test Facility Device, Zonal & Sounder Isolation Device Location Facility (LED Toggling) Alarm Verification Event Log: 3072 Events (Alarm, Fault, Test Log)	Panel
Back-lit 4 by 40 Character Blue LCD Display	Display
Power, Supply Fault, Earth Fault, Buzzer Silenced, Common Fire, Common Fault, System Fault, Out Of Service, Sounder Status, Output Faults/Disablement’s, Mode Indications, 20 Zonal Fire & Fault/Disable/Test	Indication
Start/Stop Sounders, Silence Buzzers, Reset, Menu Navigation, Alpha Numeric Keypad Including Cancel and Enter, F1, F2, F3, F4 Menu Functions	Controls
1x Fire Relay: 30Vdc @ 1A 1x Fault Relay: 30Vdc @ 1A 1x Auxiliary Relay: 24Vdc @ 500mA	Outputs
2x Conventional Sounder Outputs: 450mA per Circuit	Sounder Circuit
1x USB-B Input for System Configuration Software 1x RS485 via Plug-in Network Card 1x TCP/IP via Plug-in Network Card 1x Fibre Optic via Plug-in Network Card	Data Ports
Peer to Peer	Communication
64 (Max)	Nodes
10,000m (Max) Maximum distance between nodes: 1000m	Distance
110/230Vac +/-15%	Mains Voltage
29.5V Nominal	System Voltage
2x 12V 17Ah SLA (Max)	Battery Capacity
485mm x 477.5mm x 125mm	Dimensions
Top: Up to 34 x 20mm Knockouts Bottom: Up to 6 x 20mm Knockouts Rear: 2 x Removable Entries, 70mm x 40mm, 120mm x 40mm	Cable Entries
-5° to +40°C (23°F to 104°F)	Operating Conditions
Mild Steel	Material
IP30	IP Rating
Indoor Use Only	Design Environment

مدلهای قابل ارائه

مدل 1 لوپ : 001-17

مدل 2 لوپ : 002-17

مدل 3 لوپ : 003-17

مدل 4 لوپ : 004-17
