مقدمه

از اوایل دهه‌ی 90 میلادی در ادامه‌ی اعمال محدودیتها  بر کاربرد هالون بدلیل مسائل زیست‌محیطی طبق پروتوکل مونترال ، انواع مختلفی از گازهای اطفاءحریق به عنوان جایگزین هالون معرفی شدند. بسیاری از این گازها با حذف یا رقیق نمودن اکسیژن فرآیند احتراق را متوقف یا با کاهش سرعت مواجه می‌کردند.سیستمهای اطفا حریق پاک یا همان Clean Agent ها (نظیر FM200) که در اینجا به معرفی آنها خواهیم پرداخت طبق مفاد مندرج دراستاندارد NFPA-2001 به عنوان سیستمهای مناسب جهت اطفاحریق در بسیاری از کاربردها نظیر دیتاسنترها، مراکز اسناد، اتاق‌برقها و به طور کل Clean Room ها،توصیه شده‌اند. معنی عبارت Clean Agent نیز برگرفته از اصل عدم برجایگذاری پسماند، عدم رسانایی و عدم سمی بودن گاز در سطحی که برای اطفا حریق نیاز است ، می‌باشد. این خصوصیات Clean Agent ها را به گزینه‌ای جذاب برای کارفرمایان بدلیل سرعت بالای از سرگیری عملیات عادی پس از یک حادثه ، تبدیل کرده است.

 Clean Agent ها به طور معمول به عنوان یک سیستم سیلابی یا Total Flooding طراحی می‌شوند به این معنا که به محض تشخیص حریق و ارسال فرمان تخلیه، سیستم ، گاز موجود در سیلندر تحت فشار را در فضای تحت حفاظت برای ایجاد یک غلظت از پیش طراحی شده جهت اطفا حریق ، تخلیه می‌کند. اما در سالهای اخیر سیستمهای پیشرفته‌تری با استفاده از این گازها جهت اطفاءحریق موضعی به بازار معرفی شده‌اند که در ادامه به تشریح برخی از آنها می پردازیم.

سیستمهای اطفا حریق Clean Agent نسبت به دیگر سیستمهای اطفای حریق از ویژگیهای منحصر به فردی برخوردار هستند. این که پس از اتمام عملیات اطفا حریق بتوانید در همان محیط تحت حفاظت به کار خود ادامه دهید، از مزایای این سیستم‌ها دیگر آنها می‌باشد. سیستمهای اطفا حریق Clean Agent غالبا در محیطهای حساس ،جایی که تداوم تجارت شما به حفاظت از آن و ایمن نگهداشتن آن محیطها بستگی دارد، مورد استفاده قرار می‌گیرد. محیطهایی که حاوی تجهیزات الکترونیکی هستند و تنها راه‌حل برای حفاظت از آنها سیستمهای اطفا حریق گازی می‌باشد. رایج‌ترین سیستمهای اطفا حریق گازیClean Agent، گروه گازهای پاک هالوکربن نظیر :

  •  HFC227ea/FM200TM

  • NovecTM 1230

  • Inert (IG01,IG541,IG55,IG100)

می‌باشند.

سیستم اطفا حریق گازی FM200

سیستم اطفا حریق HFC227ea/Fm200 ارائه شده توسط این شرکت دارای تاییدیه‌های UL و FM بوده و کل پکیج دارای تاییدیه‌ی VdS ، CE و GOST  می‌باشد. سیستم FM200 ارائه شده تحت فشار 25 بار است که گستره‌ی وسیعی از پروژه‌ها را تحت پوشش خود قرار می‌دهد.



همچنین در صورت بهره‌گیری از سیستمهای FM200 مقرون به صرفه‌ی Multi-Zone ، یک واحد (مجموعه) از سیستم اطفاء FM200 جهت پوشش چندین زون کفایت می‌کند.

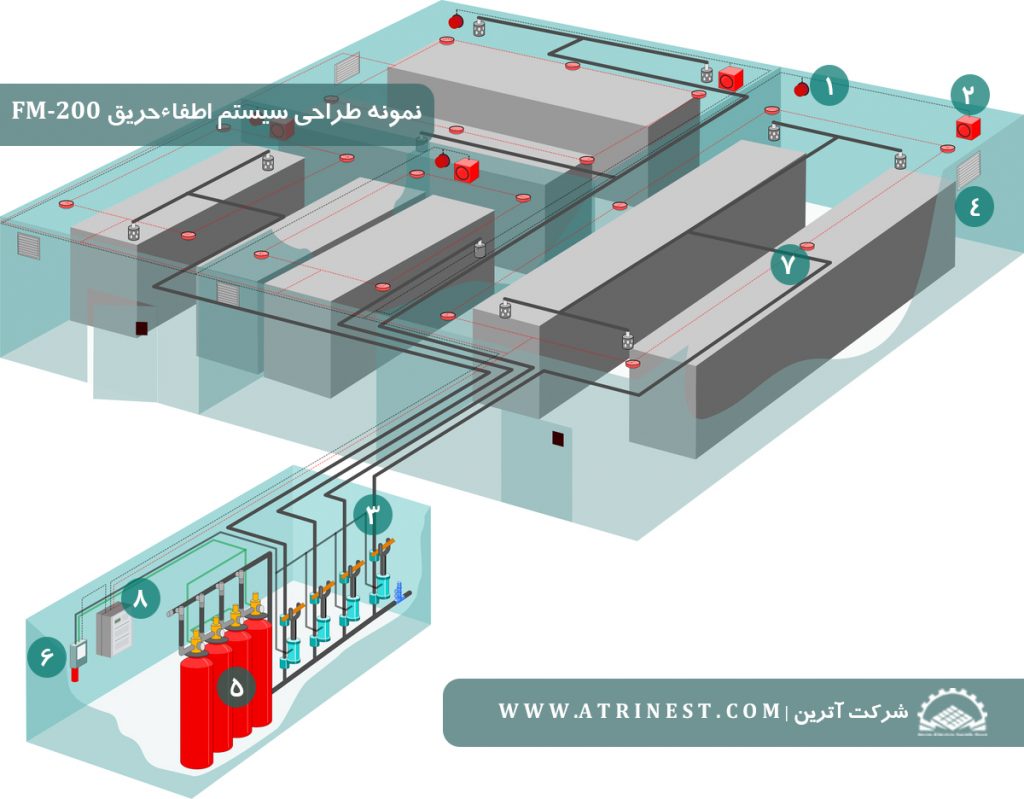

نمونه طراحی FM200کاربردهای سیستم اطفا حریق HFC227ea / FM200:

  • تمامی محیطهای با بار حریق مربوط به کلاسهای A,B,C و E

  • در تمام فضاهای حاوی تجهیزات الکتریکی و الکترونیکی

  • موزه‌ها و بایگانی‌ها

  • آزمایشگاه‌ها و کارخانه‌ها

  • تاسیسات نظامی و سیستمهای ارتباطی



1. فلاشر 2. آژیر 3.سلکتور ولو
4. نازل تخلیه گاز 5. سیلندر حاوی گاز 6. کنترل کننده
7. دتکتور تشخیص حریق 8. کنترل پنل مرکزی















FK-5-1-12  نوع دیگری از Clean Agent ها است. سازنده اصلی FK-5-1-12  کمپانی 3MTM است که این ماده شیمیایی را با نام تجاری NovecTM 1230  معرفی نمود. مانند   HFC-227ea، FK-5-1-12  ، حریق را با حذف گرما اطفا می‌کند. برخلاف  HFC-227ea، FK-5-1-12  یک کتون فلوئوردار است. از آنجایی که FK-5-1-12 یک HFC نیست، به طور کلی دوستدار محیط زیست در نظر گرفته می‌شود. وقتی صحبت از تأثیرات زیست محیطی به میان می‌آید، تفاوت اصلی بین این دو ماده شیمیایی پتانسیل گرمایش جهانی (GWP) آنها است. Novec 1230  پتانسیل گرمایش جهانی کمتری نسبت به FM200 دارد.

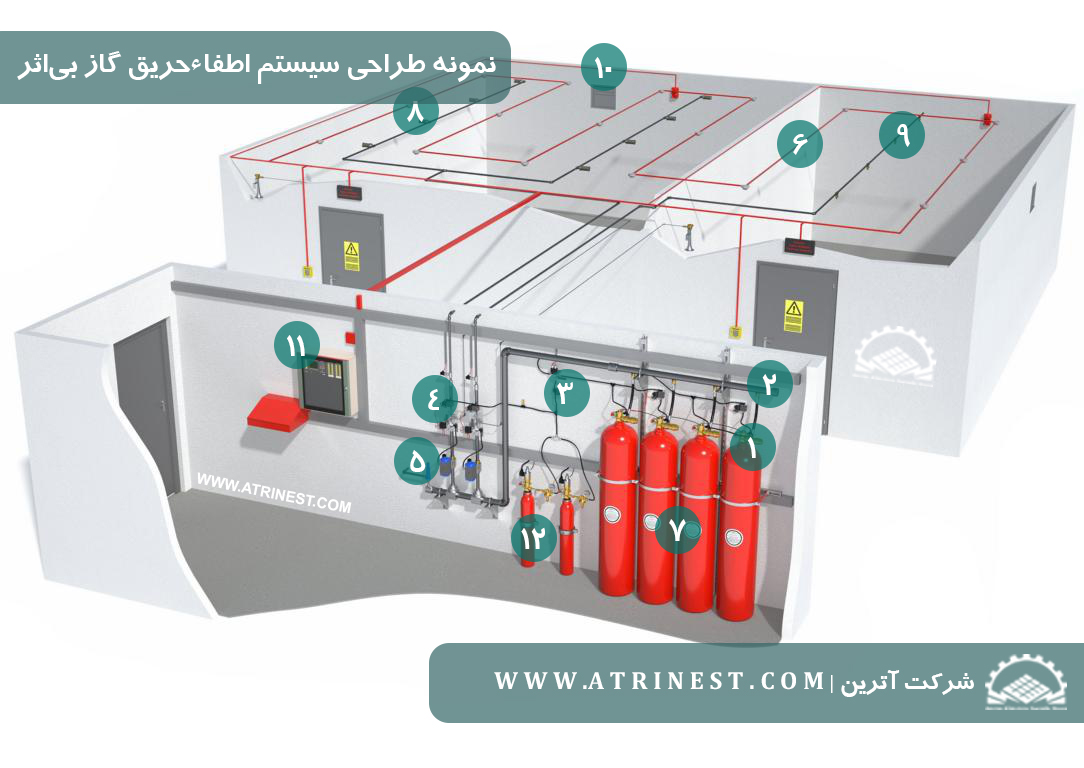

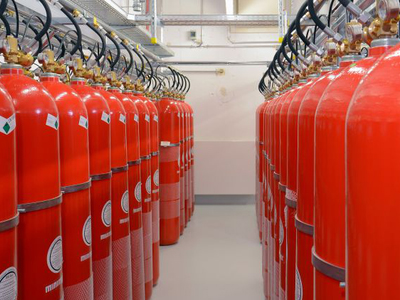

اطفا حریق گاز بی اثردر این سیلندرها گاز بی‌اثر تحت فشار بالا ذخیره شده است و با قرار گرفتن در کنار هم جهت حفاظت از یک مکان مشخص وارد مدار می‌شوند.فشار گاز هرکدام از سیلندرها به طور دائم از طریق گیج های فشار مانیتور می‌شوند و هرگونه نشتی به سرعت تشخیص داده شده و به کنترل پنل مرکزی مخابره می‌شود.

























1. کاهش دهنده فشار 2. شیر کنترل خروجی
3.تجهیز وقفه زمانی 4.غیر فعال کننده
5. شیر ایمنی 6. دتکتور کشف حریق
7. سیلندر حاوی گاز  8. نازل تخلیه گاز
9.نازل تخلیه گاز 10. دریچه فشار
11. کنترل پنل 12. سیلندر پایلوت
